Описание

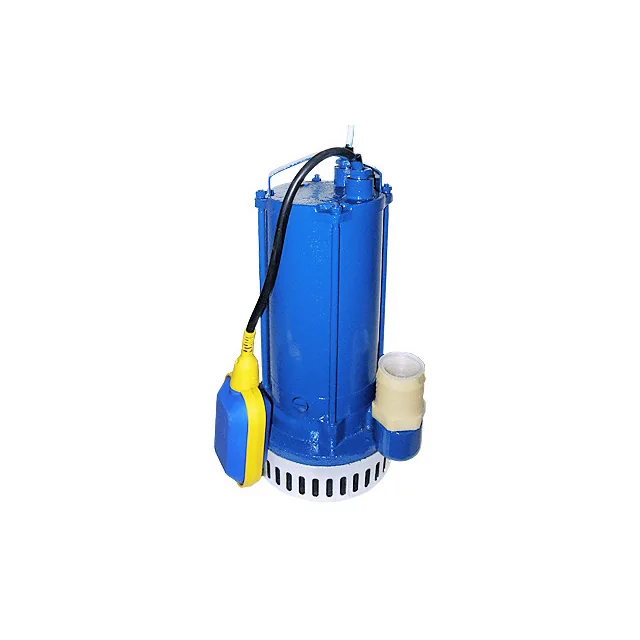

Назначение и конструкция погружного дренажного электронасоса ГНОМ: Электронасос ГНОМ погружной дренажный представляет собой переносной моноблок, состоящий из электродвигателя и насосной части (центробежный насос). Приводом электронасосов является трехфазный асинхронный электродвигатель или однофазный конденсаторный асинхронный электродвигатель. Насосная часть отделена от электродвигателя системой уплотнений с масляной камерой. Электронасосы в однофазном исполнении ( на 220В) изготавливаются со встроенным датчиком уровня (поплавковым выключателем) и без датчика уровня. Электронасос ГНОМ предназначен для откачивания загрязненных вод температурой до 35 °С (исполнение Тр – до 60 °С) и плотностью до 1100 кг/м 3 , при содержании твердых механических примесей до 10% по массе с плотностью твердых частиц не более 2500 кг/м 3 и максимальным размером до 5 мм. Электронасосы не предназначены для эксплуатации во взрыво- и пожароопасных помещениях. Области применения погружного дренажного электронасоса ГНОМ: откачивание воды из подвалов и с участков при затоплениях откачивание грунтовых и паводковых вод из котлованов в строительстве орошение и осушение в сельском хозяйстве отвод сточных вод от стиральных машин и от установок для мойки машин в очистных сооружениях в технологических процессах Преимущества погружного дренажного электронасоса ГНОМ: Легкосъемный для очистки фильтр. Высокая надежность и длительный срок службы. Отличное качество используемых материалов. Простота в обслуживании и эксплуатации. Высокий КПД. Допускают работу во всем интервале напорной характеристики. Изностойкое открытое рабочее колесо обеспечивает стабильные параметры. Монтаж погружного дренажного электронасоса ГНОМ: Рабочее положение электронасоса вертикальное, при этом он должен полностью находиться в воде для надежного охлаждения электродвигателя Погружение электронасоса в воду необходимо производить с помощью троса для исключения растягивающих усилий на кабель питания. Установка электронасоса на объекте может быть произведена как стационарно, с жестким трубопроводом, так и мобильно с гибким. Условные обозначения погружного дренажного электронасоса ГНОМ: Электронасос Гном 10- 10 Тр, 380 В ТУ 3631- 025 -05747979-2003, где Гном – торговое наименование; 10 – номинальная подача, м3/ч; 10 – номинальный напор, м; 4 – без обозначения – для воды температурой до 35 0С, Тр –для воды температурой до 60°С, если Тр не стоит - то для воды температурой до 35°С; 380В - номинальное напряжение, В. Условное обозначение электронасоса в однофазном исполнении при заказе должно быть: Электронасос Гном 10- 10 Д, 220 В ТУ 3631- 025 -05747979-2003, где Гном – торговое наименование; 10 – номинальная подача, м3/ч; 10 – номинальный напор, м; Д - с датчиком уровня (с поплавковым выключателем), если Д не стоит - то без датчика уровня; 220 В - номинальное напряжение, В.
