Описание

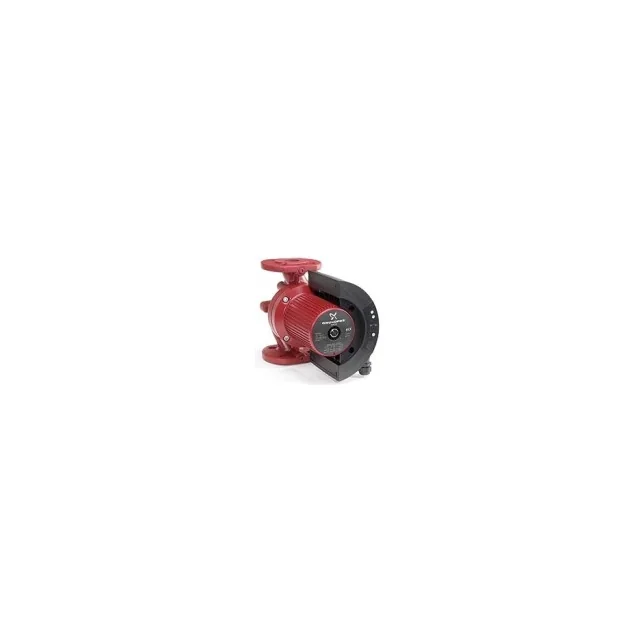

Циркуляционные насосы GRUNDFOS MAGNA серии 200 являются насосами, оснащенными электродвигателем с мокрым ротором и защищенным статором. Некоторые модели оснащаются встроенной автоматикой переключения обмоток для регулирования производительности. Насосы предназначены для работы в насосных установках с рециркуляцией воды при стабильном или слабо меняющемся расходе. Благодаря возможности ступенчатой регулировки насосов в довольно широком диапазоне, они могут работать в оптимальном режиме в указанных диапазонах подачи и напора. Основные области применения насосов: В отопительных системах, кондиционерах, промышленных установках для: двухтрубных систем; однотрубных систем; систем отопления, размещенных под полом; первичного контура или контура котла; контура воздухонагревателя или отопителя с рекуперацией тепла; контура гидроаккумулятора. В установках с теплопроизводительностью более 50 кВт и переменной подачей рекомендуется применять насосы UPE с автоматическим регулированием или с внешней системой регулирования частоты вращения в функции водопотребления! Рабочие жидкости: Горячая вода качества VDI 2035. Чистые, жидкие, не агрессивные и взрывобезопасные среды без минеральных масел, твердых или длинноволокнистых включений. Жидкости с вязкостью (кинематической вязкостью) до 10 мм^с. Этиленгликоль с концентрацией до 40%. Конструкция насосов Grundfos MAGNA серии 200: Циркуляционные насосы MAGNA серия 200 фирмы Grundfos являются насосами с электродвигателем оснащенным мокрым ротором и защищенным статором,с компоновкой типа "инлайн", без сальниковых уплотнений, не требующими технического обслуживания и оборудованными противолежащими соединительными патрубками одинаковых номинальных внутренних диаметров. Они поставляются в виде одиночных или сдвоенных насосов и вплоть до типоразмера DN 65 оборудуются комбинированными фланцами с размерами PN 06 и PN 10. Головные элементы гидравлической части сдвоенного насоса расположены параллельно друг другу и как правило работают попеременно. Встроенный перекидной шибер, регулирующий расход, препятствует образованию обратного потока в неработающем насосе. Насос, электродвигатель и система регулирования производительности образуют единый узел, все элементы которого оптимально подобраны друг к другу. Перегородка между камерой с ротором и обмоткой статора представляет собой защитный экран, полученный методом глубокой вытяжки, для герметизации которого применяются только две неподвижных уплотнительных прокладки, одна из которых установлена в корпусе, а вторая - на пробке вентиляционного отверстия. Для перекачивания жидкостей с повышенным содержанием кислорода, а также для систем отопления, размещенных под полом или систем охлаждения, используются насосы с корпусом из бронзы. Подшипники, соединения: Материал подшипников - металлокерамика и твердый сплав. Они обеспечивают высокую твердость, высокое качество поверхности и стойкость к воздействию коррозии, гарантируя почти бесшумную работу узла и длительный срок службы насоса. Через отверстия в вале насоса из полости защитного экрана быстро отводится попавший туда воздух. Комбинированный фланец для контрфланца PN 6 по DIN 2531 и PN 10 по DIN 2533 вплоть до типоразмера с DN 65. Фланец для контрфланца PN 6 по DIN 2531 или PN 10 по DIN 2533, начиная с типоразмера DN 80. Возможные варианты монтажа циркуляционных насосов Grundfos серии 200: Все циркуляционные насосы Grundfos MAGNA серии 200 с электродвигателями, оборудованными защищенным статором, должны монтироваться так, чтобы вал насоса занимал горизонтальное положение. При установке сдвоенных насосов на горизонтальных участках трубопровода, в верхней части корпуса необходимо установить автоматическое устройство удаления воздуха. Предпочтение следует отдавать монтажу в вертикальных трубопроводах с направлением потока снизу вверх. Положение клеммной коробки: Головная часть насоса с надетой клеммной коробкой может вращаться после того, как будут отвернуты винты крепления. Поэтому в зависимости от монтажного положения клеммную коробку можно устанавливать в 8 различных положениях. В конечном монтажном положении возможны позиции 10ч. 30 мин., 12ч. и 1ч. 30 мин., тем самым сливные отверстия, специально предназначенные для эксплуатации насоса при перекачивании холодной воды, оказываются внизу. Cвидетельство о соответствии требованиям: Насосы отвечают требованиям следующих директив ЕЭС по машиностроению, электромагнитной совместимости и низковольтной аппаратуры: EN 292, EN 50081-1, EN 50 082-2, EN 60 335-1, EN 60 335-2-51. Привод: Циркуляционные насосы MAGNA серия 200 фирмы GRUNDFOS оснащены 2- или 4- полюсным асинхронным электродвигателем с короткозамкнутым ротором. Конструкция электродвигателя с так называемым "мокрым ротором". Электродвигатели могут иметь либо однофазную, либо трехфазную схему подключения к сети. Устройство переключения обмоток позволяет включать до 3 ступеней частоты вращения. Система управления и регулирования: насос Grundfos MAGNA 200Насосы типа UPS серия 200 имеют три ступени частоты вращения. Насосы могут подключаться к системе регулирования фирмы Grundfos, которая позволяет плавно изменять частоту вращения, в зависимости от расхода. Если насосы подключаются к системе регулирования частоты вращения/частотному преобразователю других фирм, возможно возникновение следующих проблем: повышенный шум электродвигателя; отрицательные пиковые значения напряжения; дополнительные потери в электродвигателе. Поэтому насосы должны иметь защиту от пиковых напряжений, превышающих 600 В (экстремальное значение). Скорость нарастания напряжения dU/dt не должна превышать 500 В/микрос. Повышенный шум электродвигателя и отрицательные пиковые значения напряжения могут устраняться путем включения между электродвигателем и регулятором частоты вращения индуктивноемкостного фильтра (LC-фильтра). Защита электродвигателя насоса Насосы Грундфос MAGNA серии 200 должны иметь защиту от перегрева. Для этого электродвигатели оборудуются термоконтактами, которые дол
