Описание

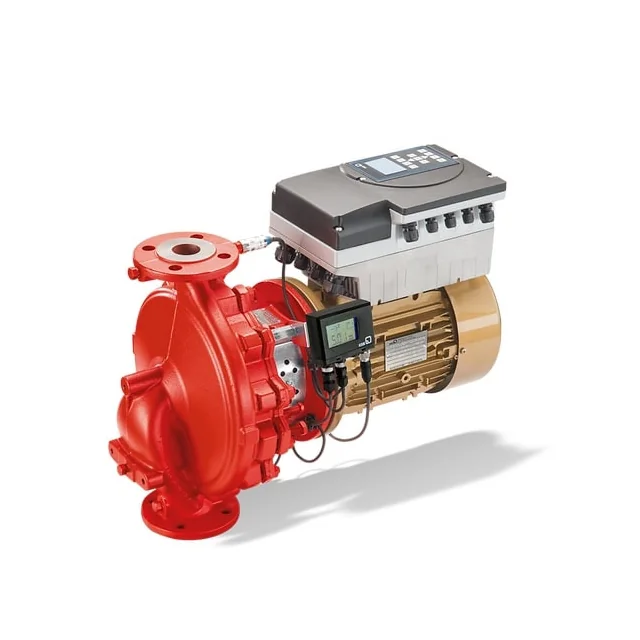

Области применения: Системы отопления. Установки для кондиционирования воздуха. Охлаждающие контуры. Установки хозяйственного водоснабжения. Системы водоснабжения. Промышленные системы циркуляции. Перекачиваемая среда: Жидкости, не оказывающие химического и механического воздействия на конструкционные материалы насоса. Эксплуатационные характеристики: Q до 550 м3/час, 153 л/с Н до 90 м t от -300С до +1400С pd до 16 бар (сумма давления на входе и напора в точке нулевой подачи насоса не должна превышать эту величину) Конструктивное исполнение: Моноблочный насос линейного типа со стандартным двигателем, с жестким соединением вала насоса и вала двигателя. 2 насоса Etaline, соединенные через 2 тройника, представляют из себя единый сдвоенный насос. Уплотнение вала: Неохлаждаемое торцовое уплотнение, например с парой скольжения карбид кремния/карбид кремнияспециальный эластомер или этилен-пропиленовый каучук. Другие варианты согласно перечню перекачиваемых сред. Материалы: Etaline GN Etaline MN Спиральный корпус Серый чугун EN-GJL-2502) Серый чугун EN-GJL-2502) Крышка корпуса Серый чугун EN-GJL-2502) Серый чугун EN-GJL-2502) Рабочее колесо Серый чугун EN-GJL-2502) Оловянистая бронза Щелевое кольцо Серый чугун EN-GJL (согласно EN 1561. ранее GG-25) Бронза Вал Закаленная сталь C 45 Закаленная сталь C 45 Втулка вала Cr-Ni-Mo-сталь 1,4571 Cr-Ni-Mo-сталь 1,4571 Колпак привода Серый чугун EN-GJL-2502) Серый чугун EN-GJL-2502) Тройник Серый чугун EN-GJL-2502) Привод: Привод осуществляется от стандартных трехфазных двигателей с короткозамкнутым ротором с поверхностным охлаждением при мощности до 2,2 кВт 230/400 В, начиная с 3 кВт 400/690 В, IP 55, класс термостойкости F. С интегрированным преобразователем частоты см. Каталог насосов Etaline Hya-Drive 1149.178. Подшипник: Радиальный шарикоподшипник, смазываемый консистентной смазкой.
