Описание

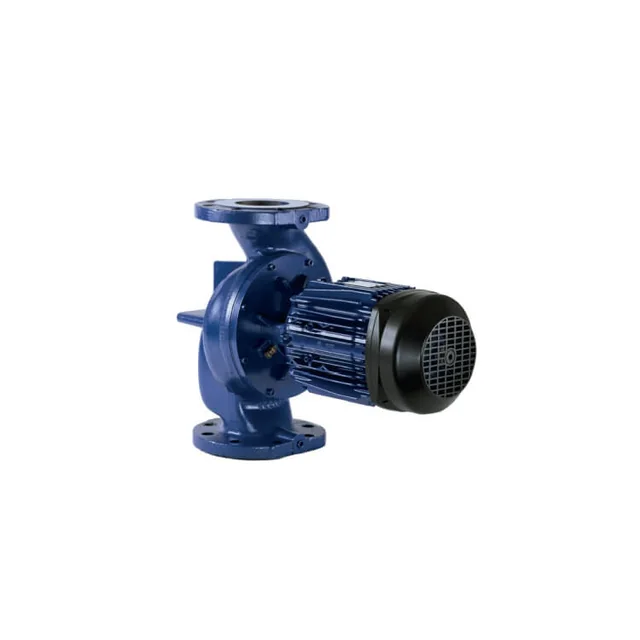

Особенности циркуляционных насосов SMEDEGAARD Omega «ин-лайн“: Корпус насоса, рабочее колесо и электродвигатель спроектированы для работы с максимальным КПД. Насосы Omega оснащены современными малошумными электродвигателями 950, 1450 и 2800 об/мин. Насосы серии OmegaDrive имеют встроенный преобразователь частоты. Низкий уровень шума благодаря специальной конструкции. Насосы Omega работают без перегрузки в любой точке характеристики. Рабочие колеса статически и гидравлически отбалансированы. На все модели устанавливаются высококачественные торцевые уплотнения John Crane. Вал из высококачественной нержавеющей стали AISI316. Поставляются с диаметром патрубков от 25 мм до 250 мм. Диапазон производительности до 1150 м3/ч (320 л/с). Напор до 95 м (950 кПа). Температурный диапазон от —15 °С до +120 °С (от —25 °С до +140 °С по запросу). Большинство моделей поставляются в сдвоенном исполнении. Бронзовые насосы специально сконструированы для установки в системах ГВС. Области применения: Промышленные и бытовые системы отопления и теплоснабжения, системы водоснабжения, сооружения для водоподготовки, холодильные установки и установки кондиционирования воздуха и др. Конструкция и эксплуатация: Насосы Omega — это насосы “ин-лайн” с электродвигателем, непосредственно закрепленным на корпусе насоса. Рабочее колесо насоса закреплено на валу электродвигателя, без дополнительноймуфты, что обеспечивает компактность насоса и гарантирует стабильную работу и долгую надежную эксплуатацию. Охлаждение преобразователя частоты у насосов серии OmegaDrive обеспечивается проходящим потоком воздуха от вентилятора охлаждения электродвигателя. Корпус насоса рассчитан на максимальное давление Ру10 (некоторые модели могут иметь исполнение Ру16 по запросу). Температура перекачиваемой жидкости: от —15 °С до +120 °С Максимальная температура окружающей среды: 40 °С Максимальное рабочее давление: 10 бар Перекачиваемые жидкости: Чистые, невязкие, неагрессивные и невзрывоопасные жидкости без твердых включений и волокон. При перекачивании любой другой жидкости, кроме воды, рекомендуется связаться с компанией АУРИКА, так как характеристики насосов могут измениться. Бронзовые насосы: Некоторые модели могут также иметь бронзовое исполнение «Z». Бронзовые модели рекомендуются для использования в системах горячего водоснабжения, для перекачивания морскойводы и различных химических сред. Стандартные насосы бронзового исполнения оснащены специальными высококачественными торцевыми уплотнениями из твердых материалов, которыепозволяют эксплуатировать насос в неблагоприятных условиях систем горячего водоснабжения. Рабочие колеса: Все рабочие колеса отбалансированы и имеют высокие гидравлические характеристики, чем достигается низкий уровень шума при работе насоса и более долгий срок работы подшипников. Торцевое уплотнение: Стандартные насосы оснащаются торцевым уплотнением с корпусом из нержавеющей стали и комбинацией материалов: графит/керамика/EPDM. Для различных применений насосы могут оснащаться уплотнениями с другими комбинациями материалов. Электродвигатели: Стандартные электродвигатели имеют класс изоляции обмоток F, IP55. Электродвигатели мощностью до 4,8 кВт включительно рассчитаны на напряжение питания 3 х 380/220 В, 50 Гц. Электродвигатели мощностью более 4,8 кВт включительно расчитаны на напряжение питания 3 х 690/380 В, 50 Гц. Небольшие модели насосов выпускаются в однофазном исполнении. Электродвигатели с другими классами защиты и напряжением могут быть поставлены по специальному заказу. Специальная конструкция электродвигателей, которые используются в насосах Omega, гарантируют низкий уровень шума, даже при работе двухполюсного электродвигателя (2900 об/мин). Подшипники ротора заполнены специальной виброгасящей и термостойкой консистентной смазкойи предназначены для работы в тяжелых условиях. Электрическое подключение: Насосы Omega должны быть подключены с защи-тойот перегрузки. Насосы OmegaDrive имеют встроенную защиту от перегрузки. Все насосы должны подключаться в соответствии с существующими нормами (см. инструкцию по монтажу и эксплуатации и схему электрического подключения на клеммной коробке электродвигателя). Установка: Насос может монтироваться осью двигателя в горизонтальном или вертикальном положении. Направление потока указано стрелкой на корпусе насоса. Следите за тем, чтобы система труб была выровнена и чтобы трубы и насос имели необходимую опору. Если насос монтируется на вертикальном участке трубопровода, направление потока через него должно быть вверх. Если поток направлен вниз, в самой высокой точке до всасывающего патрубка насоса необходимо установить вентиль для запуска воздуха. Сервис: Конструкция насоса позволяет производить замену торцевого уплотнения без демонтажа корпуса насоса с трубопровода.
