Описание

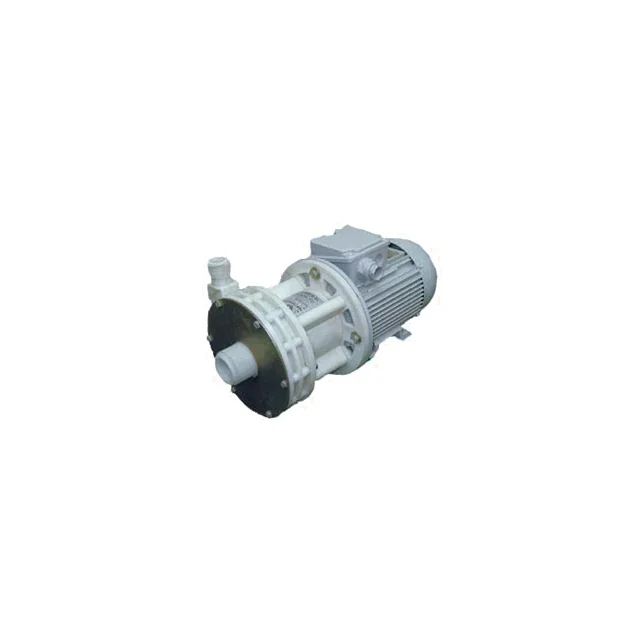

Горизонтальные моноблочные центробежные насосы марки ХЦМ предназначены для перекачивания различных нейтральных, а также химически активных жидкостей с удельным объемным электрическим сопротивлением менее 10 5 Ом×м, не оказывающих разрушающего воздействия на материалы проточной части насоса (полипропилен и керамика): вода водопроводная, дистиллированная, деионизованная; водные растворы технически моющих средств (pH не более 12); растворы на основе фторуглеводородов; растворы щелочей концентрацией не более 30%; растворы кислот с концентрацией: азотной - не более 40%; серной - не более 70%; фосфорной - не более 90%; соляной - не более 35%. Требования к перекачиваемой жидкости: Температура: от 5°C до 80°C; Концентрация взвешенных частиц: не должна превышать 1,25 мг/см 3 ; Размер частиц: до 0,25 мм; Плотность жидкости (ρ): не более 1500 кг/м 3 ; Кинематическая вязкость: не более 10×10 -6 м 2 /с. Во избежание выхода из строя химически стойкого насоса необходимо на всасывающем трубопроводе предусмотреть фильтр для очистки от механических примесей с ячейками 0,2…0,25 мм. и площадью фильтрующей поверхности для ХЦМ 1/10 = 0,024 м 2 , для ХЦМ 3/25М = 0,06 м 2 , для ХЦМ 6/30М = 0,12 м 2 , для ХЦМ 9/25М = 0,18 м 2 , для ХЦМ 12/25М = 0,24 м 2 , ХЦМ 20/25М = 0,42 м 2 , обеспечивающей трёхкратную номинальную подачу, а при наличии в перекачиваемой жидкости ферромагнитных частиц необходимо на всасывающем трубопроводе использовать магнитный фильтр. Не допускается работа насоса, незаполненного перекачиваемой жидкостью. Защиту электронасосного агрегата от работы «всухую» предусматривает устройство УЗНД-0,5, которое обеспечивает автоматическое отключение двигателя при "сухом ходе" (без перекачиваемой жидкости), сохраняя продолжительность срока службы насосного оборудования. Особенности конструкции и преимущества центробежных герметичных насосов По конструкции насос моноблочный является центробежным, бессальниковым, герметичным - имеет магнитную муфту , что полностью исключает утечку перекачиваемых жидкостей. На вал электродвигателя установлена наружная магнитная полумуфта, состоящая из корпуса и 8-10 двухполюсных постоянных магнитов. Проточная часть центробежного герметичного насоса состоит из улитки с разделительным стаканом, фланца, рабочего колеса и с встроенной внутренней полумуфтой. Она усилена двумя металлическими дисками, предотвращающими деформацию фланца и заднюю стенку улитки от рабочего давления. Рабочее колесо на двух втулках, состоящих из материала Ф4К20, и с двумя винтовыми канавками, установлено на керамической оси между двумя керамическим шайбами. Материалы, из которых изготовлена проточная часть химического насоса, обеспечивают высокую устойчивость к воздействию агрессивных сред.
