Описание

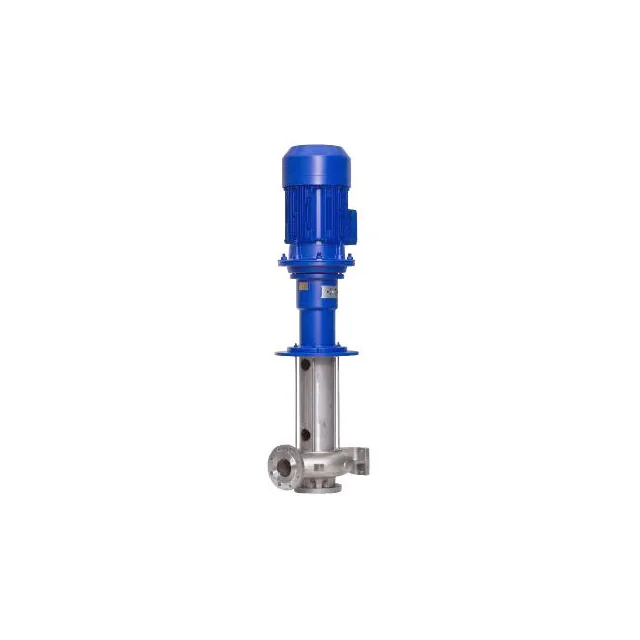

Назначение: Насосы предназначены для перекачивания различных абразивных жидкостей (суспензии руд, пульпа, промышленные стоки, загрязненная техническая вода и т. п.) с плотностью до 2200 кг/м3 , температурой от 5 до 700С, с водородным показателем 6…8 рН и твердыми включениями размером до 6 мм, микротвердостью не более 9 ГПа, объемная концентрация которых не превышает 50 %. Область применения: угольная и горнорудная промышленность; обогащения руд цветных и черных металлов; черная и цветная металлургия; строительная промышленность; химическая промышленность; сельское хозяйство; производство цемента и стекла; энергетика и др. Описание конструкции: Электронасосные агрегаты типа ПВН вертикальные агрегаты, выполненные на базе унифицированной усиленной ходовой стойки. Насосы имеют осевой подвод и тангенциальный отвод рабочей жидкости. Материал деталей проточной части износостойкий высокохромистый чугун. Рабочее колесо закреплено на валу с помощью трапецеидальной резьбы. Направление нарезки резьбы противоположно направлению вращения вала насоса. На переднем и заднем дисках рабочего колеса выполнены отбойные лопатки. Отбойные лопатки защищают области наиболее интенсивного износа, предотвращают попадание абразивных частиц в пазухи между колесом и корпусом, снижают осевые нагрузки на подшипниковые опоры и уменьшают давление перед уплотнением вала. Опоры вала подшипники качения установлены в толстостенные стаканы, позволяющие установку подшипников более тяжелой серии. Смазка подшипников консистентная. Крутящий момент от электродвигателя передается через упругую муфту. Агрегаты устанавливаются на опоры емкости с перекачиваемой средой. Уплотнение: Для исключения попадания рабочей среды в ходовую часть агрегатов типа ПВН применяется уплотнение щелевого типа.
