Описание

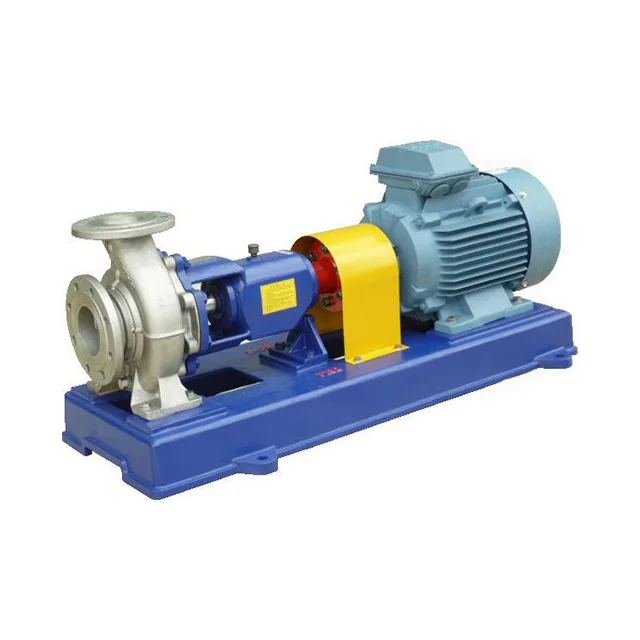

Назначение: Насосы предназначены для перекачивания различных абразивных жидкостей (суспензии руд, пульпа, промышленные стоки, загрязненная техническая вода и т. п.) с плотностью до 2200 кг/м3, температурой от 5 до 700С, с водородным показателем 6…8 рН и твердыми включениями размером до 6 мм, микротвердостью не более 9 ГПа, объемная концентрация которых не превышает 50 %. Область применения: угольная и горнорудная промышленность; обогащения руд цветных и черных металлов; черная и цветная металлургия; строительная промышленность; химическая промышленность; сельское хозяйство; производство цемента и стекла; энергетика и др. Описание конструкции: Шламовые горизонтальные электронасосные агрегаты типа ПГН состоят из насоса и электродвигателя переменного тока, расположенных на общей раме сварной или литой конструкции. Валы насоса и электродвигателя соединены с помощью упругой муфты. По требованию Заказчика возможна схема агрегата с расположением электродвигателя над насосом. В этом случае передача крутящего момента осуществляется с помощью клиноременной передачи. Рабочее колесо закреплено на валу с помощью трапецеидальной резьбы. Направление нарезки резьбы противоположно направлению вращения вала насоса. На переднем и заднем дисках рабочего колеса выполнены отбойные лопатки. Отбойные лопатки защищают области наиболее интенсивного износа, предотвращают попадание абразивных частиц в пазухи между колесом и корпусом, снижают осевые нагрузки на подшипниковые опоры и уменьшают давление перед уплотнением вала. Опоры вала - подшипники качения, установлены в толстостенные стаканы, позволяющие установку подшипников более тяжелой серии. Смазка подшипников жидкая или консистентная. Уплотнение: Утечки из насоса на работающем агрегате исключаются гидрозатвором. Для исключения утечек при остановах агрегатов типа ПГН применяется сальниковая набивка. Наиболее часто применяемое уплотнение вала - комбинированное (сальниковая набивка в комбинации с гидродинамическим уплотнением (импеллером)). Простота конструкции, обслуживания, а также применение современных материалов обеспечивают надежную работу уплотнения, и, как следствие, агрегата в целом. Для устранения утечки перекачиваемой жидкости через разъемы корпусов применяются резиновые уплотнительные кольца.
